两种简易验电器的制作

●制作一:铝箔验电器

制作材料:打点滴所用 250 ml玻璃瓶一个,带有绝缘皮的铜导线 l段( 10 cm左右),铝箔(香烟盒内取) 1片,生石灰少许。

制作步骤:

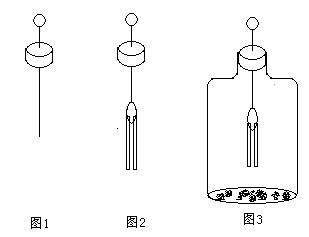

1.有老虎钳拧下瓶盖,用钉子在橡胶盖中心钻一个小孔使铜导线穿过即可。用剥线钳将铜导线两端外皮分别剥去约 3 cm,一端拧成环状后穿入瓶盖小孔,如图 1所示。

2.剪两片长约 6 cm,宽为 05 cm的铝箔,每片对折,在对折后的箔片上端钻一小孔。将打好孔的两片箔片穿入瓶盖下端的铜线内,再将下端铜线拧成环状,如图 2所示。

3.在玻璃瓶中放入少量生石灰(作为干燥剂),将第二步制作好的部分装入玻璃瓶中如图 3,整个仪器制作完毕。

使用方法:

分别用毛皮摩擦过的橡胶棒,和用丝绸摩擦过的玻璃棒跟瓶塞上的圆形铜环接触,可以看到瓶内钩上的箔片张开或合上。

●制作二:旋转验电器

制作材料:用过圆珠笔芯两根,缝衣针一枚,打点滴所用 250 ml玻璃瓶一个。

制作步骤:

1.取两根用过的圆珠笔芯,把它们的铜笔头取下来,将残留的笔油擦净。用老虎钳把两根笔芯的正中央部分夹扁。

2.分别用钳子夹着笔头,让笔头在酒精灯(或蜡烛)火焰中烧热后(注意不必太热,以能熔化塑料为度)趁热将其尖端插过笔芯中央已夹扁的部位,待冷却后,笔头就被粘固在塑料笔芯上了。

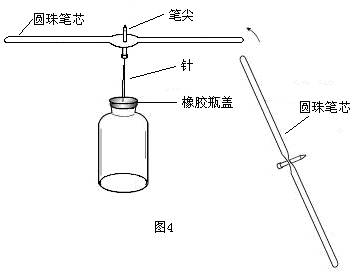

3.取一枚缝衣针,把有针眼的一头插入玻璃瓶的橡胶盖。将粘固在塑料笔芯上的笔尖套入缝衣针的针尖上如图 4,它能在针尖上灵活地转动。这就是验证电荷相互作用现象的仪器。

使用方法:

将已制好的两根笔芯靠拢在一起,用一块干净的的确良布料摩擦它们的一端,它们必然是带上同种电荷。如图 4所示,把一根笔芯架在针尖上,另一根拿在手上,让它们互相靠近时,针尖上的笔芯就会被手拿的笔芯推开。调换两根笔芯的位置,可以得到相同的结果,可见它们的作用是相互的。用毛皮摩擦过的橡胶棒靠近已带电的笔芯,如果它们互相推斥,就说明笔芯上带的是负电。这时若用丝绸摩擦过的玻璃棒去靠近带电的笔芯,它们就会互相吸引,因为玻璃棒上带的是正电。

小结

以上两个验电器,制作简单、材料易取,教师不妨作为课外实验,由学生制作。不仅使学生加深了对电荷和验电器的了解,同时锻炼了动手能力,充分体现新课改的精神。
